【進(jìn)口知識(shí)】進(jìn)口塑料顆粒想快速通關(guān)？先來(lái)了解海關(guān)的鑒別流程吧

禁廢以來(lái)，海關(guān)總署領(lǐng)導(dǎo)親自過(guò)問(wèn)再生顆粒進(jìn)口通關(guān)問(wèn)題，并加大對(duì)各類(lèi)進(jìn)口物品的監(jiān)管力度。

海關(guān)總署于近日發(fā)布《進(jìn)口再生塑料顆粒固體廢物屬性快速檢驗(yàn)鑒別方法（試行）》，其中包括8條檢驗(yàn)方法、固體廢物屬性判定、檢驗(yàn)記錄和報(bào)告及樣品保存四項(xiàng)內(nèi)容。

為保證此《方法》有效執(zhí)行，各口岸將配備專(zhuān)業(yè)設(shè)施設(shè)備，展開(kāi)再生塑料顆粒的快速檢驗(yàn)和檢測(cè)，大幅度降低進(jìn)入實(shí)驗(yàn)室檢驗(yàn)的數(shù)量。

詳細(xì)內(nèi)容請(qǐng)見(jiàn)下文

進(jìn)口再生塑料顆粒固體廢物屬性

快速檢驗(yàn)鑒別方法（試行）

一、 檢驗(yàn)方法

（一）放射性檢驗(yàn)方法

o    推薦方法：按《進(jìn)口可用作原料的廢物放射性污染檢驗(yàn)規(guī)程》（SN/T 0570）中規(guī)定的方法進(jìn)行檢驗(yàn)。

o    指標(biāo)要求：外照射貫穿輻射劑量率不超過(guò)進(jìn)口口岸所在地正常天然輻射本底值+0.25 μGy/h。

（二）異常氣味檢驗(yàn)方法

o    推薦方法：感官檢驗(yàn)。

o    指標(biāo)要求：無(wú)強(qiáng)烈刺激性異味。

（三）夾雜物含量檢驗(yàn)方法

夾雜物是指在產(chǎn)生、收集、包裝和運(yùn)輸過(guò)程中混入進(jìn)口再生塑料顆粒中的其它物質(zhì)（不包括包裝物及在運(yùn)輸過(guò)程中需使用的其它物質(zhì)）。

現(xiàn)場(chǎng)推薦方法：通過(guò)目測(cè)觀察貨物，如混有明顯的夾雜物（主要包括廢紙、廢木片、廢金屬、廢玻璃、廢橡膠/輪胎、熱固性塑料、其它含金屬涂層的塑料、未經(jīng)壓縮處理的廢發(fā)泡塑料、包裹異物的塑料顆粒），現(xiàn)場(chǎng)具備條件時(shí)可按下述方法對(duì)夾雜物含量進(jìn)行檢驗(yàn)，現(xiàn)場(chǎng)不具備條件時(shí)送實(shí)驗(yàn)室進(jìn)一步鑒別。

實(shí)驗(yàn)室推薦方法：從樣品中分別取出2組試樣，每組100 g，精確到0.1g，通過(guò)目測(cè)，手工分揀混在樣品中的上述夾雜物。分別稱(chēng)量樣品重量和夾雜物重量，計(jì)算夾雜物含量。

指標(biāo)要求：夾雜物含量小于0.5%。

（四）外觀性狀檢驗(yàn)方法

不同性狀顆粒是指與樣品主色系不一致的再生塑料顆粒；生產(chǎn)過(guò)程中沒(méi)有徹底切斷或兩個(gè)及以上顆粒粘結(jié)在一起的再生塑料顆粒；長(zhǎng)度大于或等于正常顆粒的4倍；厚度、寬度或直徑大于或等于正常顆粒2倍；小于正常顆粒（或規(guī)定尺寸）1/4；以及非規(guī)整性狀的再生塑料顆粒。

現(xiàn)場(chǎng)推薦方法：通過(guò)目測(cè)觀察貨物，如有明顯的不同性狀顆粒或粉末，現(xiàn)場(chǎng)具備條件時(shí)可按下述方法對(duì)外觀性狀進(jìn)行檢驗(yàn)，現(xiàn)場(chǎng)不具備條件時(shí)送實(shí)驗(yàn)室進(jìn)一步鑒別。

實(shí)驗(yàn)室推薦方法：從樣品中分別取出2組試樣，每組100 g，精確到0.1g，用833μm的樣篩進(jìn)行篩分，從篩余物中揀出不同性狀顆粒，稱(chēng)量并計(jì)算不同性狀顆?？偤亢头勰┖?。

指標(biāo)要求：不同性狀顆粒總含量不大于5%，粉末含量不大于0.5%。對(duì)于纖維級(jí)再生聚酯切片（PET）的粉末含量不大于0.015%。

（五）聚合物組分種類(lèi)鑒別方法

o    推薦方法一：紅外光譜法分析

按《再生塑料顆粒聚合物組分快速鑒別方法 便攜式紅外光譜法》（見(jiàn)附件一）或《紅外光譜分析方法通則》（GB/T 6040）規(guī)定的方法進(jìn)行鑒別。

o    推薦方法二：拉曼光譜法分析

按《再生塑料顆粒聚合物組分快速鑒別方法 便攜式拉曼光譜法》（見(jiàn)附件二）或《再生塑料顆粒聚合物組分鑒別方法 激光拉曼光譜法》（見(jiàn)附件三）規(guī)定的方法進(jìn)行鑒別。

注：紅外光譜法和拉曼光譜法反應(yīng)物質(zhì)的不同方面、不同原理的光譜特性，技術(shù)上起到很好的互補(bǔ)作用，增加結(jié)論的可靠性。

指標(biāo)要求：聚合物組分種類(lèi)與申報(bào)相符。

（六）  有害元素含量測(cè)定方法

現(xiàn)場(chǎng)推薦方法：按《再生塑料顆粒有害元素快速鑒別方法 便攜式X射線熒光光譜法》（見(jiàn)附件四）規(guī)定的方法進(jìn)行初篩。

實(shí)驗(yàn)室推薦方法：按《電子電氣產(chǎn)品 六種限用物質(zhì)（鉛、汞、鎘、六價(jià)鉻、多溴聯(lián)苯和多溴二苯醚）的測(cè)定》（GB/T 26125）中第6款“X射線熒光光譜法（XRF）篩選”規(guī)定的方法進(jìn)行檢測(cè)。

指標(biāo)要求：應(yīng)符合《電子電氣產(chǎn)品中限用物質(zhì)的限量要求》（GB/T 26572）的限量規(guī)定，進(jìn)口再生塑料顆粒有害元素限量見(jiàn)表1?，F(xiàn)場(chǎng)初篩結(jié)果不高于表1中限量的50%，否則送實(shí)驗(yàn)室進(jìn)一步檢測(cè)；實(shí)驗(yàn)室測(cè)定結(jié)果不高于表1中的限量。

（七）  聚合物組分一致性分析方法

推薦方法：按《塑料 差示掃描量熱法（DSC） 第1部分：通則》（GB/T 19466.1）規(guī)定的方法進(jìn)行檢測(cè)，對(duì)同一性狀的樣品做平行試驗(yàn)，對(duì)不同性狀的樣品每種做單試驗(yàn)。

指標(biāo)要求：DSC曲線基本相符。

（八）  灰分測(cè)定方法

推薦方法一：按《塑料 聚合物熱重法(TG) 第1部分：通則》（GB/T 33047.1）規(guī)定的方法對(duì)樣品的灰分進(jìn)行檢測(cè)。

推薦方法二：按《塑料 灰分的測(cè)定 第1部分：通用方法》（GB/T 9345.1）規(guī)定的方法對(duì)樣品的灰分進(jìn)行檢測(cè)。

指標(biāo)要求：灰分結(jié)果無(wú)顯著性差異。

二、 固體廢物屬性判定

再生塑料顆粒固體廢物屬性依據(jù)下列原則進(jìn)行判定，流程圖見(jiàn)附件五。

（一）現(xiàn)場(chǎng)屬性檢驗(yàn)

（1）放射性不合格時(shí)，不進(jìn)行屬性鑒別并按相關(guān)規(guī)定處置；

（2）放射性、異常氣味、夾雜物含量、外觀性狀、聚合物組分種類(lèi)鑒別、有害元素含量均合格時(shí)，判定為非固體廢物；如有不合格項(xiàng)目則判定為疑似固體廢物，送實(shí)驗(yàn)室進(jìn)一步鑒別。

（3）如現(xiàn)場(chǎng)檢驗(yàn)部門(mén)因儀器設(shè)備或技術(shù)能力不足，導(dǎo)致異常氣味、夾雜物含量、外觀性狀、聚合物組分種類(lèi)鑒別、有害元素含量無(wú)法全部檢驗(yàn)或判定時(shí)，送實(shí)驗(yàn)室進(jìn)一步鑒別。

（二）實(shí)驗(yàn)室屬性鑒別

根據(jù)異常氣味、夾雜物含量、外觀性狀、聚合物組分種類(lèi)鑒別、有害元素含量、聚合物組分一致性、灰分的檢測(cè)結(jié)果進(jìn)行綜合研判，得出屬性鑒別結(jié)論。

（三）專(zhuān)家研判

實(shí)驗(yàn)室如遇到技術(shù)難題，對(duì)固體廢物屬性無(wú)法判定時(shí)，組織專(zhuān)家會(huì)商研判得出鑒別結(jié)論。

（四）特殊情況說(shuō)明

按上述方法檢驗(yàn)鑒別后仍無(wú)法判定固體廢物屬性時(shí)，不適用于本快速檢驗(yàn)鑒別方法，應(yīng)按《固體廢物鑒別標(biāo)準(zhǔn) 通則》（GB 34330）進(jìn)一步檢驗(yàn)鑒別。

三、 檢驗(yàn)記錄和報(bào)告

現(xiàn)場(chǎng)檢驗(yàn)人員應(yīng)記錄檢測(cè)樣品的真實(shí)狀態(tài)并拍照存檔。認(rèn)真填寫(xiě)現(xiàn)場(chǎng)檢驗(yàn)原始記錄，現(xiàn)場(chǎng)檢驗(yàn)統(tǒng)一使用《進(jìn)口再生塑料顆粒固體廢物屬性快速鑒別現(xiàn)場(chǎng)檢驗(yàn)記錄表》（見(jiàn)附件六），盡可能再現(xiàn)所完成的檢驗(yàn)工作。

進(jìn)入實(shí)驗(yàn)室的樣品應(yīng)拍照存檔，實(shí)驗(yàn)室各項(xiàng)檢驗(yàn)鑒別應(yīng)記錄完整，按照《進(jìn)口貨物的固體廢物屬性鑒別程序》（環(huán)保部、海關(guān)總署聯(lián)合發(fā)布公告2018年第70號(hào)）的規(guī)定編寫(xiě)《進(jìn)口再生塑料顆粒固體廢物屬性鑒別報(bào)告》并保存。

四、 樣品保存

現(xiàn)場(chǎng)檢驗(yàn)的樣品應(yīng)保留6個(gè)月；實(shí)驗(yàn)室檢驗(yàn)的樣品通常情況下保留不少于1年，涉案樣品應(yīng)保存至結(jié)案。

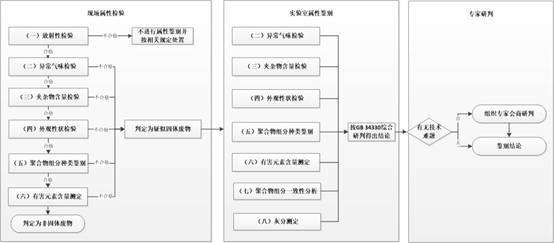

附件五

進(jìn)口再生塑料顆粒固體廢物屬性快速檢驗(yàn)鑒別流程圖

注：現(xiàn)場(chǎng)屬性檢驗(yàn)合格的結(jié)果實(shí)驗(yàn)室可根據(jù)實(shí)際情況采信使用，不合格的結(jié)果實(shí)驗(yàn)室可進(jìn)行驗(yàn)證。

（↑ 點(diǎn)擊可看大圖）

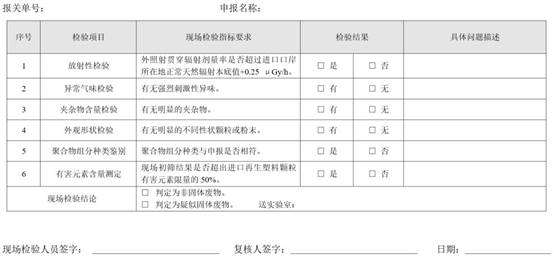

附件六

進(jìn)口再生塑料顆粒固體廢物屬性快速鑒別現(xiàn)場(chǎng)檢驗(yàn)記錄表

（↑ 點(diǎn)擊可看大圖）

此《鑒別方法》的出臺(tái)，主要目的讓再生顆粒在通關(guān)過(guò)程中，海關(guān)檢驗(yàn)人員有一套簡(jiǎn)便易行的快速鑒別方法，既可以保證將不環(huán)保的廢塑料拒之國(guó)門(mén)之外，又可以提高進(jìn)口再生顆粒企業(yè)的通關(guān)時(shí)效。
